Въездная группа ворот является неотъемлемым элементом частной, коммерческой и промышленной территории, она способна ограничить проезд транспортных средств на участок и организовать контроль перемещения по всей территории. Одним из видов таких систем являются ворота откатного типа, имеющие достаточно простую конструкцию. Их основу составляет силовая рама, к которой крепится автоматика, электрика, направляющие, консоли, роликовые опоры и прочие части подвески ворот.
Именно поэтому конструкция силовой рамы для откатных ворот должна соответствовать требуемым стандартам, быть правильной формы, иметь достаточную жесткость.
При таких условиях обеспечивается стабильная и максимально долгая эксплуатация ворот, исключается возможность изменения форм и образования иных деформаций направляющих, по которым движется створка и сокращаются расходы по дальнейшему обслуживанию.

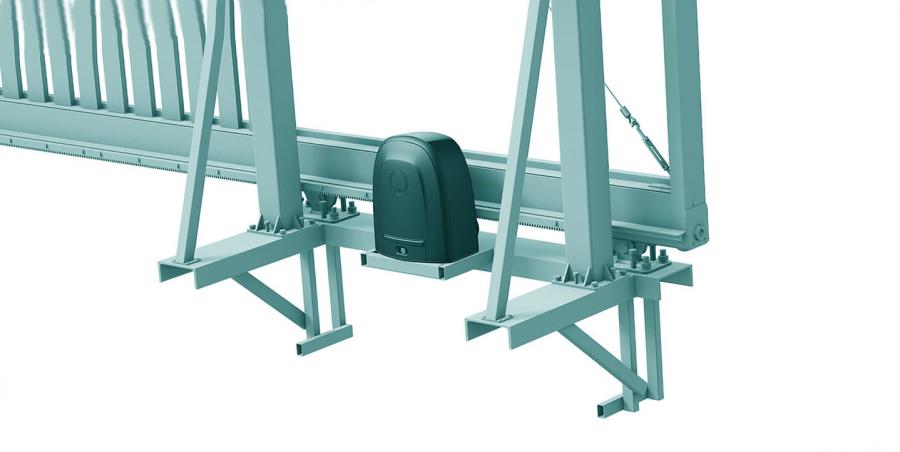

Требования к конструкции силовой рамы
Силовая рама состоит из каркаса и створок ворот, однако особое участие уделяется подготовке фундамента, который придает конструкции дополнительную прочность. Также в ней необходимо предусмотреть наличие шпилек для установки роликовых опор и монтажа автоматического привода.
Монтируется она перед выполнением работ по установке полотна откатных ворот и к ней, как к любой другой конструкции, выдвигаются особые требования, обеспечивающие геометрическую чистоту. Отклонения по вертикали и горизонтали не должны превышать более 4%, иначе внутри конструкции будет накапливаться нежелательное циклическое напряжение, ускоряющее процесс “усталости металла” что приведет к образованию трещин и изменению свойств металла. Сварные швы обязаны быть высокого качества, а все металлические части покрыты защитными составами. Более того, неприемлемо использование балок, изготовленных из нарезанных кусков. Размерные характеристики рамы должны соответствовать требуемым параметрам, чтобы все ее части правильно примыкали к закладным элементам раздвижных ворот.
Особенности конструкции силовой рамы и ее задачи
Главной задачей конструкции силовой рамы является не допустить преждевременный износ электропривода, общий перекос ворот, заклинивание створки и опорных роликов в результате проседания грунта, исключить возникновение грохота ворот при движении, образование других дефектов. Для усиления жесткости данного элемента конструкции используют следующие технические решения:
- Идеальным образом подбирают несущие балки (консоли), которые надежно связаны между собой. Чем тяжелее ворота, тем толще должны быть стенки консоли, при этом ее грани обязаны быть четко сформированы и видимые;
- Используются дополнительные виды балок, с помощью которых фиксируется основа (швеллер с роликами, по которому движется створка);
- Выполняется заглубление в фундамент на достаточную глубину, что позволит обеспечить высокую устойчивость створки при различных видах воздействия, повысить прочностные характеристики, выносливость к динамическим нагрузкам, которые неизбежно испытывает каждая конструкция под тяжестью ворот;
- Другие составляющие в том случае, когда не представляется возможность надежно зафиксировать верхнюю часть рамы.
Такие конструкции силовой рамы применяются для консольных ворот, в которых створка не имеет опоры в проеме или когда невозможно осуществить надежное крепление к столбам, как в случае с откатными воротами, имеющими большую высоту створки, а значит и большой вес и большую парусность.
Комплектация силовой рамы для откатных ворот
Производители могут предлагать несколько вариантов комплектации силовой рамы для откатных ворот (бетонируемые и не бетонируемые, требуемые наличия готового бетонного основания), которые отличаются размерными показателями ширины проема ворот, могут дополняться основой швеллерной рамы (закладная деталь, которая бетонируется в соответствующем фундаменте), якорем для бетонирования, комплектом рамных столбов, прочными болтами для крепления, шпильками для монтажа роликовых опор.
Данные модели рекомендованы для применения в воротной конструкции, располагающейся в непосредственной близости с местом, к которому крепятся верхние ролики и ловители.
Также в комплектацию может быть включена площадка под установку электропривода.
Уникальная возможность индивидуального изготовления силовой рамы, исходя от показателей ширины проема ваших ворот (расстояние между основными балками), высоты и веса створки позволяет гарантировать безупречную работу въездной группы.
